Optical Transceivers
Form Factor
| Form Factor | Ethernet Geschwindigkeit | Bemerkung |
|---|---|---|
| SFP | 1 Gb/s | Auch als Mini-GBIC bekannt. |
| QSFP | 4 Gb/s | Nutzt vier (Quad) statt nur einen Kanal. |
| SFP+ | 10 Gb/s | Nachfolger von SFP, Größe ist identisch. |
| SFP28 | 25 Gb/s | Ein Kanal mit 28 Gb/s. Größe identisch zu SFP und SFP+ Modulen. |
| QSFP+ | 40 Gb/s | Nutzt vier (Quad) statt nur einen Kanal. |
| QSFP28 | 100 Gb/s | Nutzt vier (Quad) Kanäle mit je 28 Gb/s. |
Für die Wahl des Transceiver Form Factors ist die erforderliche Reichweite, der Mode und der Steckertyp relevant.
Mode
Multi-Mode
Wird für kürzere Strecken eingesetzt (z. B. 300 m). Bezeichnung enthält oft ein SR für Short Range. Kabel sind in der Regel orange.
Single-Mode
Auch Mono-Mode genannt. Wird für weite Strecken eingesetzt (z. B. 10 km). Bezeichnung enthält oft ein LR für Long Range. Kabel sind in der Regel gelb.
Stecker
Üblich sind LC Stecker. Einige Tranceiver haben jedoch einen anderen Anschluss.

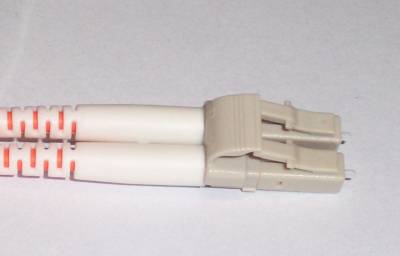

LC-Stecker

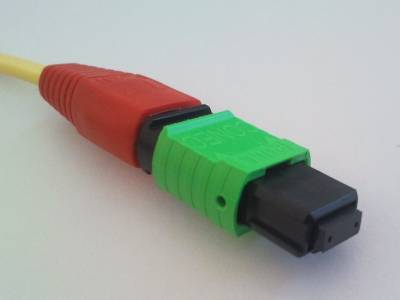

MTO/MTP-Stecker
Leitungskategorien
